D45A0旋轉緩沖器
所屬分類：
旋轉緩沖器
咨詢熱線：
- 產品描述
-
型號
反向扭矩
回轉方向
回轉方向
D45A0-R503
5.0N.m
順時針阻尼
30kgf.cm
D45A0-L503
50±20kgf.cm
逆時針阻尼
30kgf.cm
D45A0-R703
7.0N.m
順時針阻尼
30kgf.cm
D45A0-L703
70±20kgf.cm
逆時針阻尼
30kgf.cm
D45A0-R104
10.0N.m
順時針阻尼
30kgf.cm
D45A0-L104
100±20kgf.cm
逆時針阻尼
30kgf.cm
注: 1)標注扭矩為標準負載慢落每秒鐘15°，溫度23℃時測試數據；
2)可以通過變更緩沖器油脂的粘度提供提供特殊扭矩制定。
使用角度
180°
使用溫度范圍
-5～60℃
產品外殼和蓋的材料
鋅鋁合金
旋轉軸材料
S25C
使用油
硅油

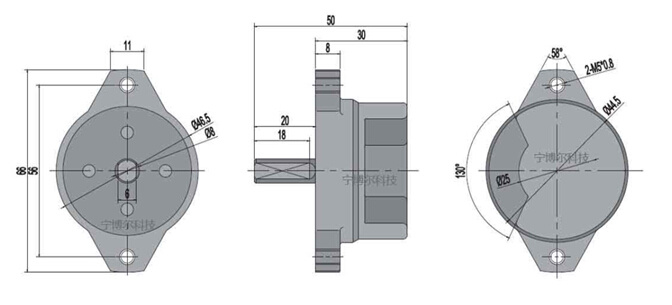

外形尺寸
使用說明

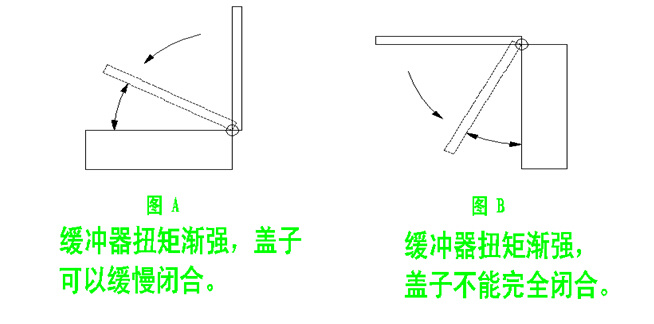

1.D45系列旋轉緩沖器在圖A所示垂直位置開始下落至水平位置時，由于設計的扭矩在開始位置時弱，隨著緩沖器角度的旋轉，扭矩逐漸增強，所以蓋子的動作能在后緩慢關上。 圖B所示當蓋子從水平位置開始下落時，由于蓋子重力產生的扭矩在豎直方向上時為零，而緩沖器在后的位置扭力大，所以蓋子不能閉合。

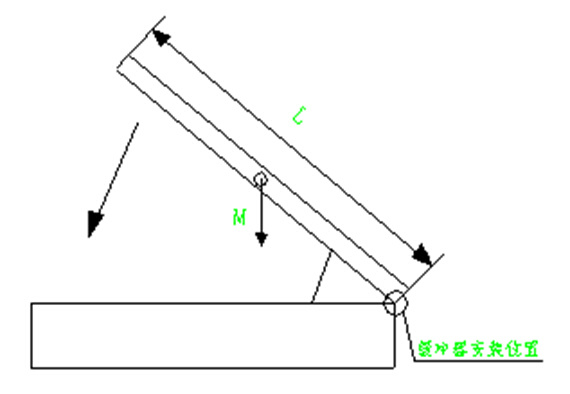

2，圖示的例子在使用旋轉緩沖器的時候， 請按下列計算方式算出需要的扭矩。
例：
蓋的重量M:5kg
旋轉軸離蓋板邊緣的長度L:0.4m
負載扭矩： T=5×0.4×9.8÷2=9.8N•m
由上面的計算我們選定緩沖器為D45-104。
3.回轉軸和結合部件的間隙請盡量減小，如果有間隙存在，回轉下落時蓋板速度會受到影響。
4.緩沖器根據使用環境溫度的變化扭矩也會發生變化。其變化規律為環境溫度升高時扭矩下降，動作時間加快，環境溫度下降時扭矩升高，動作時間放慢，這是因為環境溫度變化時，粘性油的粘度也隨之變化的緣故。但是當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。
5.緩沖器的旋轉角度為180度，超過180度回轉時有損壞緩沖器的可能，請在外部安裝停止機構。動作的角度以閉合位置為基準。
