D40B0系列旋轉緩沖器
所屬分類：
旋轉緩沖器
咨詢熱線：
- 產品描述
-
型號
扭矩
反向扭矩
力矩輸出方向
D40B0-R503
5.0N·m
(50Kgf.cm)
1.0N·m
(10kgf.cm)
順時針方向
D40B0-L503
5.0N·m
(50Kgf.cm)
1.0N·m
(10kgf.cm)
逆時針方向
D40B0-R703
7.0N·m
(70Kgf.cm)
2.0N·m
(20kgf.cm)
順時針方向
D40B0-L703
7.0N·m
(70Kgf.cm)
2.0N·m
(20kgf.cm)
逆時針方向
D40B0-R903
9.0N·m
(90Kgf.cm)
3.0N·m
(30kgf.cm)
順時針方向
D40B0-L903
9.0N·m
(90Kgf.cm)
3.0N·m
(30kgf.cm)
逆時針方向
注（1）規格扭矩為溫度23±2℃時的數據。
注（2）可以通過更換緩沖器粘性油的粘度提供特殊扭矩定制；
使用角度
120°
使用溫度范圍
0~40℃
外殼和端蓋的材質
ZDC
旋轉軸材料
ZDC
使用油
硅油

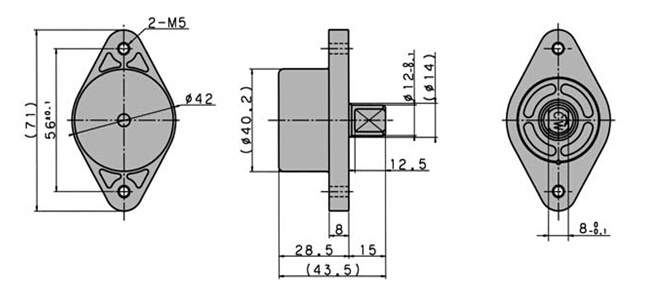

外形尺寸
使用說明
1.D40B0系列旋轉緩沖器在圖A所示垂直位置開始下落至水平位置時，由于設計的扭矩在開始位置時最弱，隨著緩沖器角度的旋轉，扭矩逐漸增強，所以蓋子的動作能在后緩慢關上。 圖B所示當蓋子從水平位置開始下落時，由于蓋子重力產生的扭矩在豎直方向上時為零，而緩沖器在后的位置扭力大，所以蓋子不能閉合。
2，圖示的例子在使用旋轉緩沖器的時候， 請按下列計算方式算出需要的扭矩。
例：
蓋的重量M:3.0kg
旋轉軸離蓋板邊緣的長度L:0.4m
負載扭矩： T=3.0×9.8×0.4÷2
=5.88N•m
由上面的計算我們選定緩沖器為D40B0-R/L603。
3.回轉軸和結合部件的間隙請盡量減小，如果有間隙存在，回轉下落時蓋板速度會受到影響。
4.緩沖器根據使用環境溫度的變化扭矩也會發生變化。其變化規律為環境溫度升高時扭矩下降，動作時間加快，環境溫度下降時扭矩升高，動作時間放慢，這是因?yàn)榄h(huán)境溫度變化時，粘性油的粘度也隨之變化的緣故。但是當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。

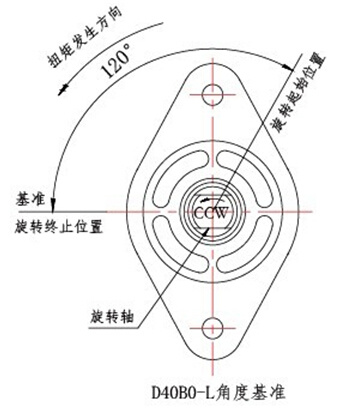

5.D40B0系列旋轉緩沖器的旋轉角度為120度，超過120度回轉時有損壞緩沖器的可能，請?jiān)谕獠堪惭b停止機構。動作的角度以閉合位置為基準。
6.緩沖器的扭矩發生方向根據緩沖器結構不同而有所不同，請根據不同的使用方式選用合適的緩沖器。
