Q47A0系列旋轉阻尼器
所屬分類：
旋轉阻尼器
咨詢熱線：
- 產品描述
-
產品規格
型號
扭矩
力矩輸出方向
Q47A0-B103
1.0±0.2N·m
10±2Kgf.cm
雙方向
Q47A0-R103
1.0±0.2N·m
10±2Kgf.cm
順時針方向
Q47A0-L103
1.0±0.2N·m
10±2Kgf.cm
逆時針方向
Q47A0-B153
1.5±0.3N·m
15±3Kgf.cm
雙方向
Q47A0-R153
1.5±0.3N·m
15±3Kgf.cm
順時針方向
Q47A0-L153
1.5±0.3N·m
15±3Kgf.cm
逆時針方向
Q47A0-B203
2.0±0.4N·m
20±4Kgf.cm
雙方向
Q47A0-R203
2.0±0.4N·m
20±4Kgf.cm
順時針方向
Q47A0-L203
2.0±0.4N·m
20±4Kgf.cm
逆時針方向
Q47A0-B253
2.5±0.5N·m
25±5Kgf.cm
雙方向
Q47A0-R253
2.5±0.5N·m
25±5Kgf.cm
順時針方向
Q47A0-L253
2.5±0.5N·m
25±5Kgf.cm
逆時針方向
注1）規格數據為每分鐘20轉，溫度23±2℃時的數據;
注2）可以通過更換緩沖器粘性油的粘度提供特殊扭矩定制。
產品描述
最大使用旋轉速度
50轉/分鐘 （1方向旋轉）
最大使用頻率
10回/分（1回為正360° 反360°）
最大使用溫度范圍
-5—60℃
外殼和端蓋的材質
鐵金屬材料（SPFC）
旋轉軸材料
PBT塑料
使用油
硅油
使用說明
①此緩沖器沒有軸向支撐設計，所以安裝時務必考慮另外軸向支撐問題。
②軸插入Q47A0-R/L緩沖器時，請沿緩沖器空載方向邊轉動邊插入。（請注意：如果硬性插入可能會引起緩沖器的破壞）
③緩沖器使用時請用指定公差的方軸。安裝時盡量保持軸孔間的最小間隙，如果有間隙存在蓋子的落下緩沖效果會受影響。
緩沖器的特性
① 速度特性：盤型旋轉緩沖器根據回轉速度的變化，扭矩也發生變化。其變化規律可參考右下圖所示，速度提高扭矩也提高，速度放慢扭矩也隨之下降。說明書的扭矩為20rpm回轉時的扭矩，在蓋子由垂直向水平方向回轉落下使用場合，由于開始落下時回轉速度慢，扭矩會比標定數值小。
② 溫度特性：盤型旋轉型緩沖器根據使用環境溫度的變化扭矩也發生變化。其變化規律可參考右下圖所示，環境溫度提高時扭矩下降，環境溫度下降時扭矩提高。這是因?yàn)榄h(huán)境溫度變化時粘性油的粘度也隨之變化的緣故。但是當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。

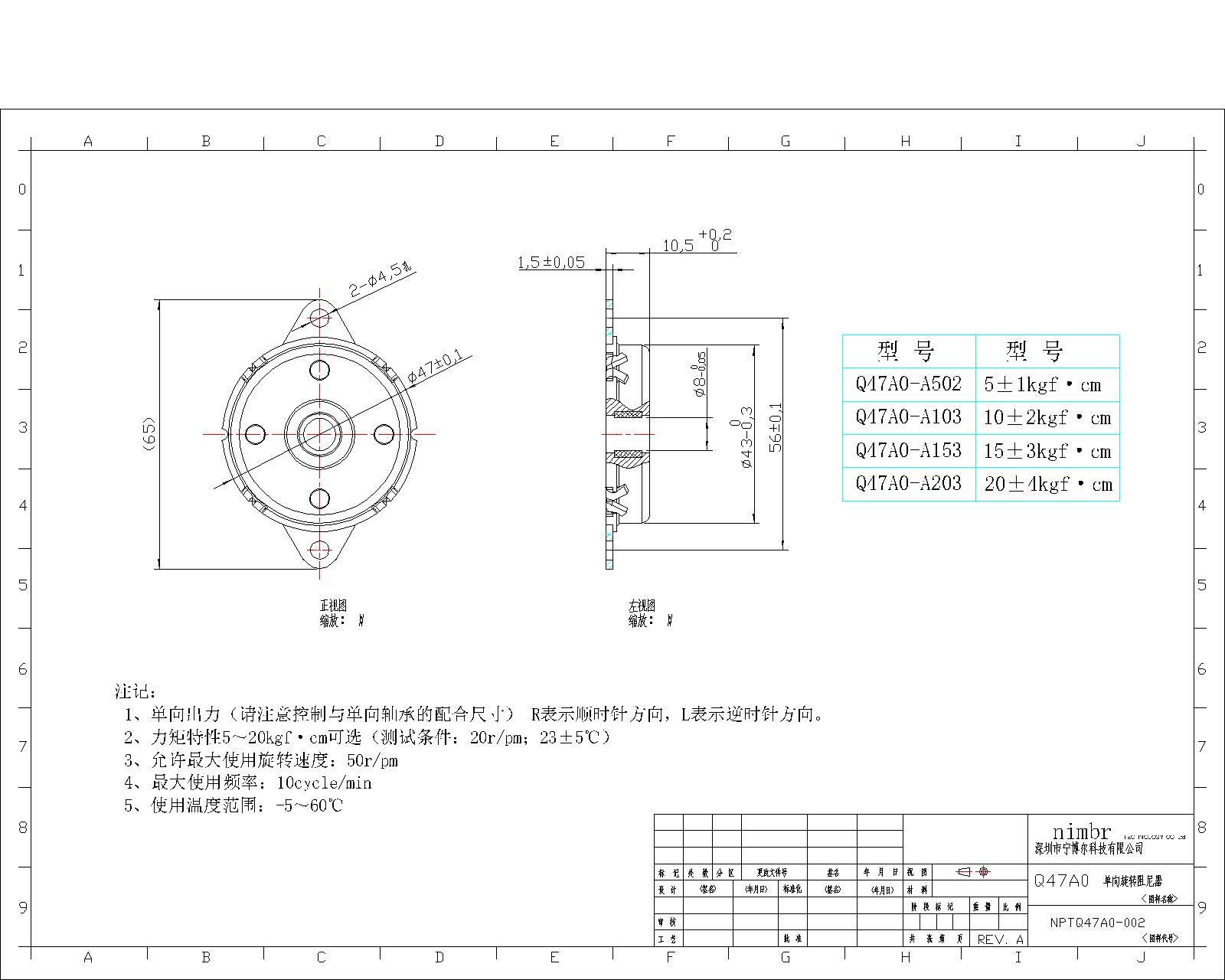

尺寸圖
關鍵詞:- q47a0
- 扭矩
- 方向
- 緩沖器
- 變化
- 速度
- 使用
- 環境溫度
- 提高
- 回轉
