M23系列阻尼器
所屬分類：
旋轉阻尼器
咨詢熱線：
- 產品描述
-
規格
型號
扭矩
阻尼方向
M23D0-B221-G
(22±5)×10-3N·m
220±50gf·cm雙方向
M23D0-B401-G
(40±7)×10-3N·m
400±70gf·cm雙方向
M23D0-B701-G
(70±12)×10-3N·m
700±120gf·cm雙方向
M23D0-B122-G
(120±20)×10-3N·m
1200±200gf·cm雙方向
M23D1(2)-B221-G
(22±5)×10-3N·m
220±50gf·cm雙方向
M23D1(2)-B401-G
(40±7)×10-3N·m
400±70gf·cm雙方向
M23D1(2)-B701-G
(70±12)×10-3N·m
700±120gf·cm雙方向
M23D1(2)-B122-G
(120±20)×10-3N·m
1200±200gf·cm雙方向
M23D1(2)-R221
(22±5)×10-3N·m
220±50gf·cm順時針
M23D1(2)-L221
逆時針
M23D1(2)-R401
(40±7)×10-3N·m
400±70gf·cm順時針
M23D1(2)-L401
逆時針
M23D1(2)-R701
(70±12)×10-3N·m
700±120gf·cm順時針
M23D1(2)-L701
逆時針
M23D1(2)-R122
(120±20)×10-3N·m
1200±200gf·cm順時針
M23D1(2)-L122
逆時針
注1）標準扭矩為每分鐘20轉，溫度23±2℃時的數據。
注2) 可選擇配帶齒條，如需配帶齒條，請咨詢本公司銷售人員。
注3) 旋轉阻尼器根據回轉速度的變化，扭矩也會發生變化。其變化規律可參考技術資料，速度提高扭矩也提高，速度放慢扭矩也隨之下降。
注4) 旋轉阻尼器根據使用環境溫度的變化扭矩也會發生變化。其變化規律為環境溫度升高時扭矩下降，動作時間加快，環境溫度下降時扭矩升高，動作時間放慢，這是因為環境溫度變化時，粘性油的粘度也隨之變化的緣故。但是當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。
最大使用回旋速度
50轉/分(1方向旋轉)
最大使用頻率
10回/分鐘 （1回為正360°反360°）
使用溫度范圍
0-50℃
產品外殼和端蓋的材質
PC塑料
旋轉軸材料
POM塑料
齒輪的材料
POM塑料
使用油
硅油
阻尼器特性
1.速度特性
旋轉阻尼器根據回轉速度的變化，扭矩也發生變化。其變化規律為：速度提高，扭矩也提高。速度放慢，扭矩也隨之下降。
▲起動時扭矩與標準扭矩不同。
2.溫度特性
旋轉阻尼器根據使用環境溫度的變化，扭矩也發生變化。其變化規律為：環境溫度提高時扭矩下降，環境溫度下降時扭矩升高。這是因為環境溫度變化時，阻尼器中粘性油的粘度也隨之變化的緣故。但是，當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。
3.阻尼特性

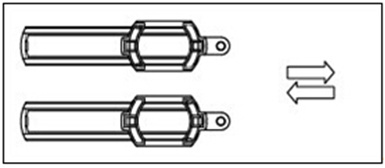

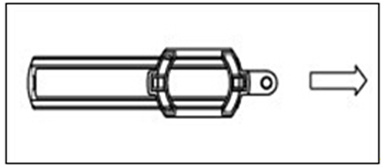

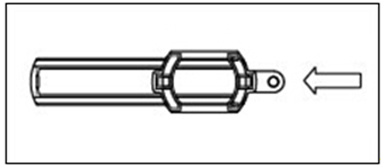

該系列阻尼器是將旋轉阻尼器的阻尼方向轉換成直線方向阻尼，如圖：
運用領域：
目前廣泛應用于抽屜、櫥柜門窗等， 能有效降低產品使用時產生的噪音,使運動更柔順。

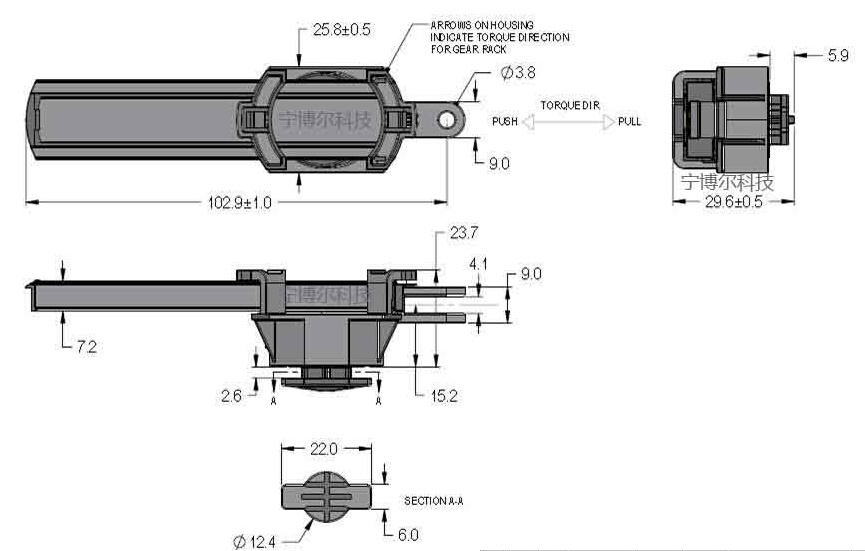

尺寸圖
