E10C0旋轉阻尼器
所屬分類：
旋轉阻尼器
咨詢熱線：
- 產品描述
-
產品規格
型號
扭矩
力矩輸出方向
E10C0-B200（G*）
（2±0.7）×10-3N·m
20±7gf.cm
雙方向
E10C0-B400（G*）
（4±1.0）×10-3N·m
40±10gf.cm
雙方向
E10C0-B600（G*）
（6±1.5）×10-3N·m
60±15gf.cm
雙方向
E10C0-B800（G*）
（8±2）×10-3N·m
80±20gf.cm
雙方向
注1) 標準扭矩為每分鐘30轉，溫度23±2攝氏度時的數據。
注2) 帶齒輪時型號尾部加G。
注3) 可通過更換緩沖器油的粘度提供特殊訂貨。
產品描述
使用旋轉速度
50轉/分鐘（單方向旋轉）
使用頻率
10回/分鐘（1回為正360°反360°）
使用溫度范圍
-5~50℃
外殼和端蓋的材質
PC塑料
旋轉軸材料
POM塑料
齒輪材料
POM塑料
使用油
硅油
齒輪規格
齒輪齒廓
標準平齒輪
齒形
漸開線齒形
壓力角
20°
齒輪模數
0.6
齒數
11
基準節圓直徑
6.6
阻尼器特性
1.速度特性
旋轉阻尼器根據回轉速度的變化，扭矩也發生變化。其變化規律為：速度提高，扭矩也提高。速度放慢，扭矩也隨之下降。
▲起動時扭矩與標準扭矩不同。
2.溫度特性
旋轉阻尼器根據使用環境溫度的變化，扭矩也發生變化。其變化規律為：環境溫度提高時扭矩下降，環境溫度下降時扭矩升高。這是因?yàn)榄h(huán)境溫度變化時，阻尼器中粘性油的粘度也隨之變化的緣故。但是，當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。
具體使用方法：

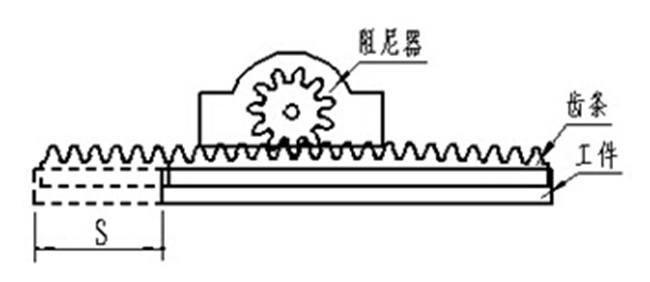

1、齒輪與齒條配合（工件直線運動）

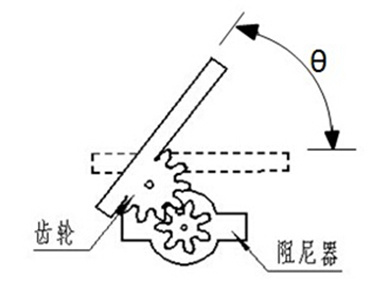

2、齒輪與齒輪配合（工件回轉運動，有角度限制）
3、齒輪與齒輪配合（無角度限制）

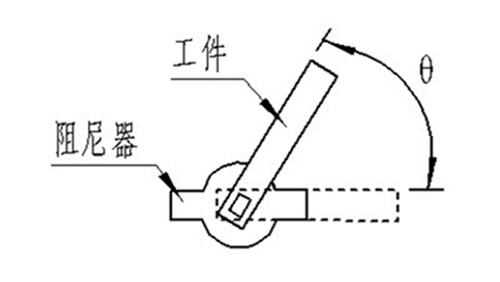

4、工件與阻尼器回轉軸直接連接
注意事項：

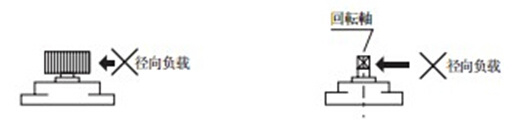

1、徑向負載狀態
回轉軸（齒輪）受到徑向負載時，會造成漏油，扭矩不良，本體破損（帶齒輪的場合會造成齒輪損壞或者脫落）等現象。
2、軸向拉伸負載狀態
●回轉軸（齒輪）受到軸向拉伸負載時，會造成漏油，扭矩不良，本體破損（帶齒輪的場合會造成齒輪損壞或者脫落）等現象。

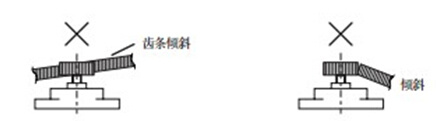

●組裝時組合方的齒輪與緩沖器的齒輪請?jiān)诒M量保證平行度的狀態下安裝。
運用場合
外形尺寸
