N18D1系列緩沖器
所屬分類：
旋轉緩沖器
咨詢熱線：
- 產品描述
-
規格
型號
扭矩
反向扭矩
力矩輸出方向
N18D(J)1-R103
1N·m
(10Kgf.cm)
0.3N·m
(3kgf.cm)
順時針?lè)较?/span>
N18D(J)1-L103
1N·m
(10Kgf.cm)
0.3N·m
(3kgf.cm)
逆時針?lè)较?/span>
N18D(J)1-R203
2N·m
(20Kgf.cm)
0.6N·m
(6kgf.cm)
順時針?lè)较?/span>
N18D(J)1-L203
2N·m
(20Kgf.cm)
0.6N·m
(6kgf.cm)
逆時針?lè)较?/span>
N18D(J)1-R303
3N·m
(30Kgf.cm)
1.0N·m
(10kgf.cm)
順時針?lè)较?/span>
N18D(J)1-L303
3N·m
(30Kgf.cm)
1.0N·m
(10kgf.cm)
逆時針?lè)较?/span>
注（1）規格扭矩為溫度23±2℃時的數據。
注（2）白色端蓋為逆時針扭矩輸出產品，黑色端蓋為順時針扭矩輸出產品；
注（3）可以通過更換緩沖器粘性油的粘度提供特殊扭矩定制；
注（4）型號中“*”為0-5的數字，對應不同的安裝方式，型號中“J”表示旋轉軸為金屬軸的產品
最大使用角度
110°
最大使用溫度范圍
-5~50℃
外殼和端蓋的材質
PBT塑料
旋轉軸材料
PPS塑料
使用油
硅油
不同安裝規格說明型號
N18D0
N18D1
N18D2
N18D3
N18J0
N18J1
旋轉軸材料
PPS
PPS
PPS
PPS
PPS
ZDC
旋轉軸長度
18mm
18mm
8mm
8mm
18mm
18mm
尾部安裝位長度
3mm
5mm
3mm
5mm
3mm
5mm
產品重量
10.3±1g
10.5±1g
9.1±1g
9.3±1g
23.8 ±1g
24.0±1g

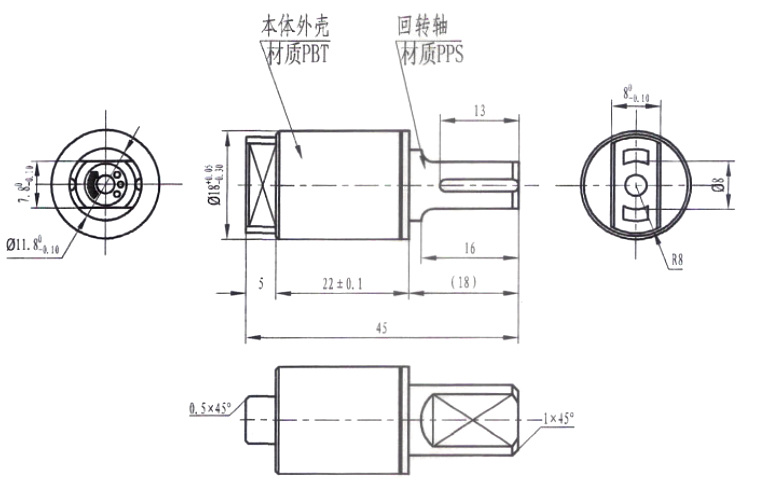

外形尺寸
使用說明

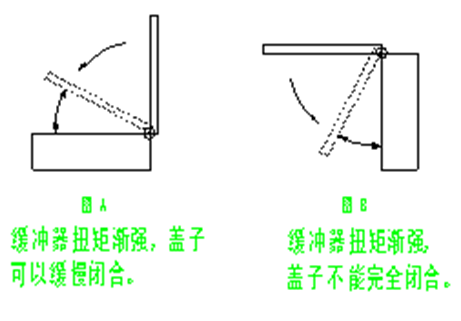

N18系列旋轉緩沖器在圖A所示垂直位置開始下落至水平位置時，由于設計的扭矩在開始位置時最弱，隨著緩沖器角度的旋轉，扭矩逐漸增強，所以蓋子的動作能在最后緩慢關上。 圖B所示當蓋子從水平位置開始下落時，由于蓋子重力產生的扭矩在豎直方向上時為零，而緩沖器在最后的位置扭力最大，所以蓋子不能完全閉合。

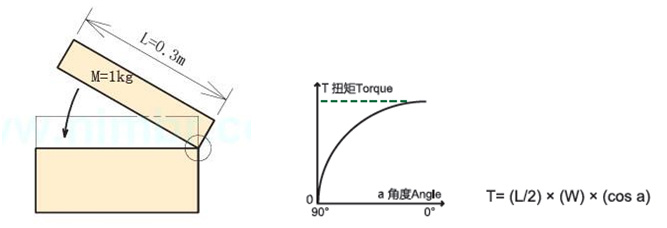

2.圖示的例子在使用旋轉緩沖器的時候， 請按下列計算方式算出需要的扭矩。
例：
蓋的重量M:1.0kg
旋轉軸離蓋板邊緣的長度L:0.3m
負載扭矩：T=1.0×0.0×9.8÷2=1.479N•m
由上面的計算我們選定緩沖器為N18D0-153。
3.回轉軸和結合部件的間隙請盡量減小，如果有間隙存在，回轉下落時蓋板速度會受到影響。
4.緩沖器根據使用環境溫度的變化扭矩也會發生變化。其變化規律為環境溫度升高時扭矩下降，動作時間加快，環境溫度下降時扭矩升高，動作時間放慢，這是因?yàn)榄h(huán)境溫度變化時，粘性油的粘度也隨之變化的緣故。但是當環境溫度恢復到常溫時，扭矩也會恢復到原來的數值。

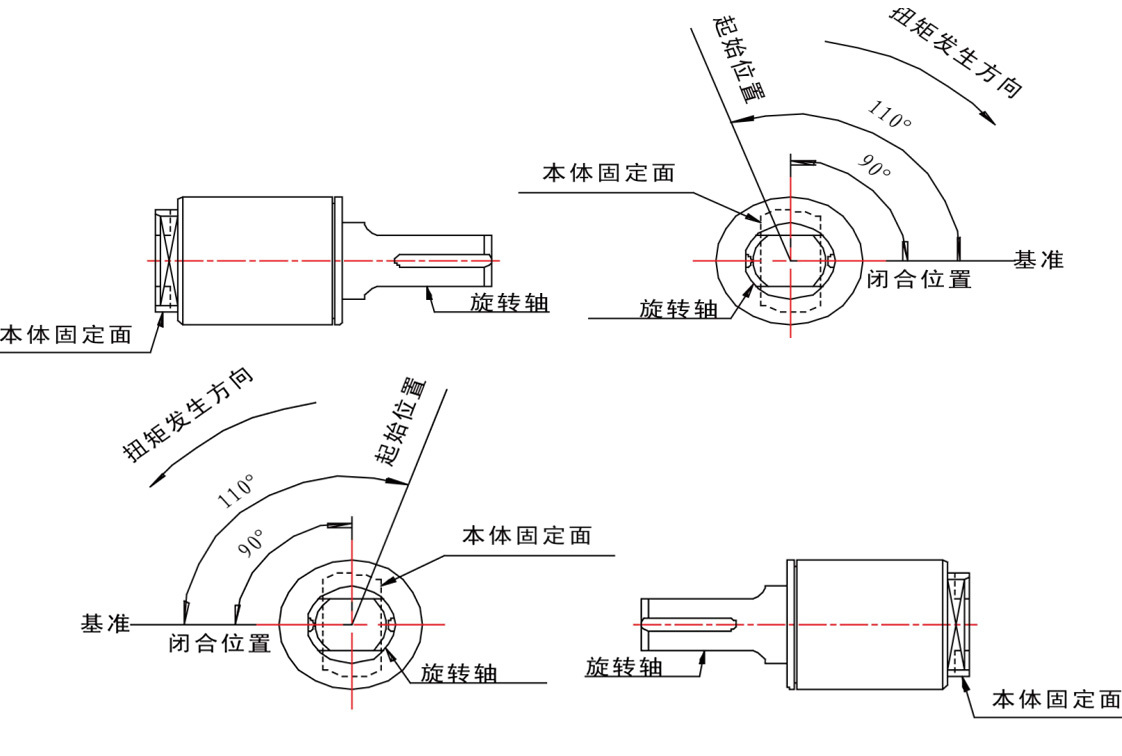

5.N18D1系列旋轉緩沖器的旋轉角度為110度，超過110度回轉時有損壞緩沖器的可能，請?jiān)谕獠堪惭b停止機構。動作的角度以閉合位置為基準。
6.緩沖器的扭矩發生方向根據緩沖器結構不同而有所不同，請根據不同的使用方式選用合適的緩沖器。
